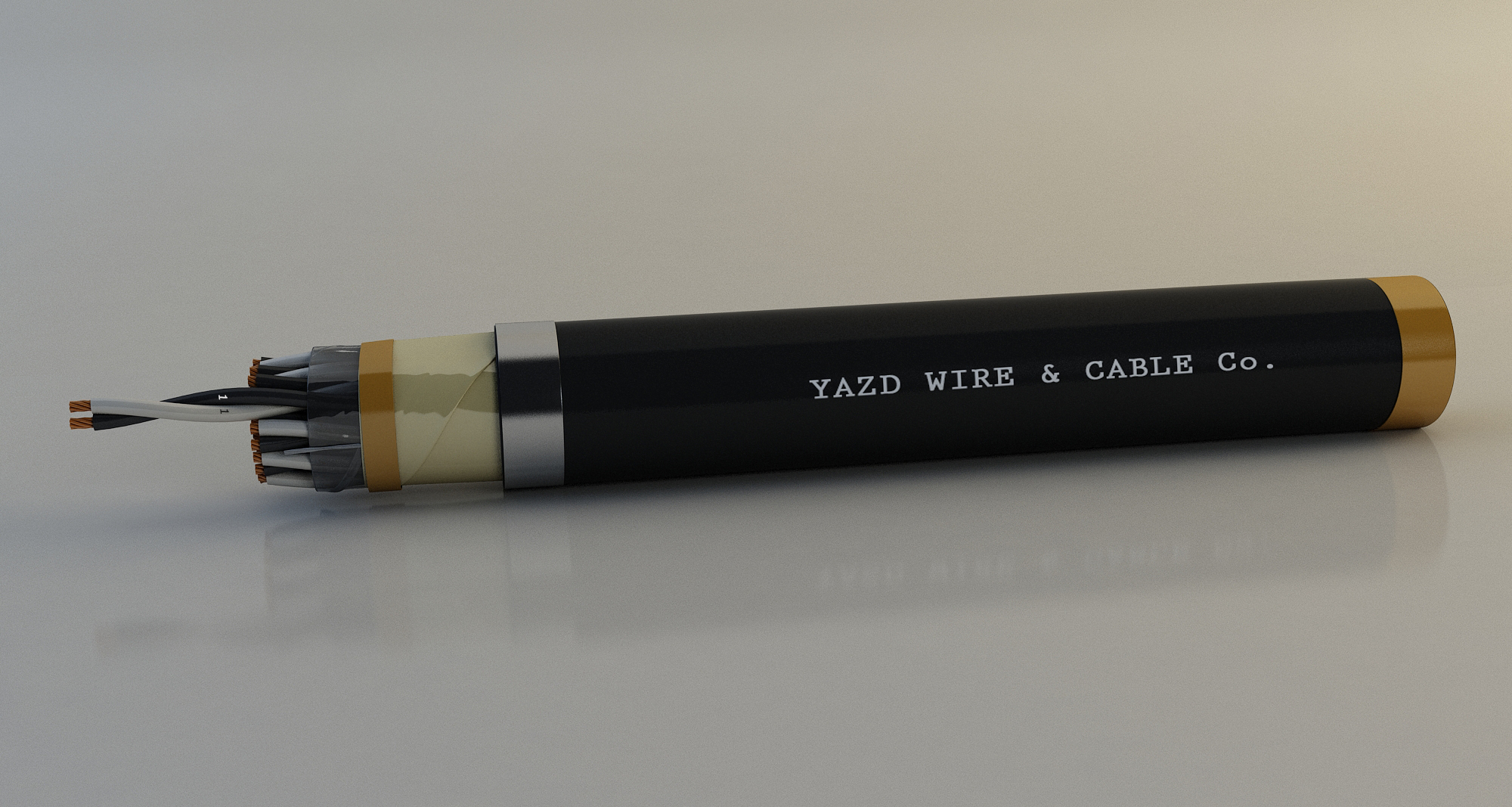

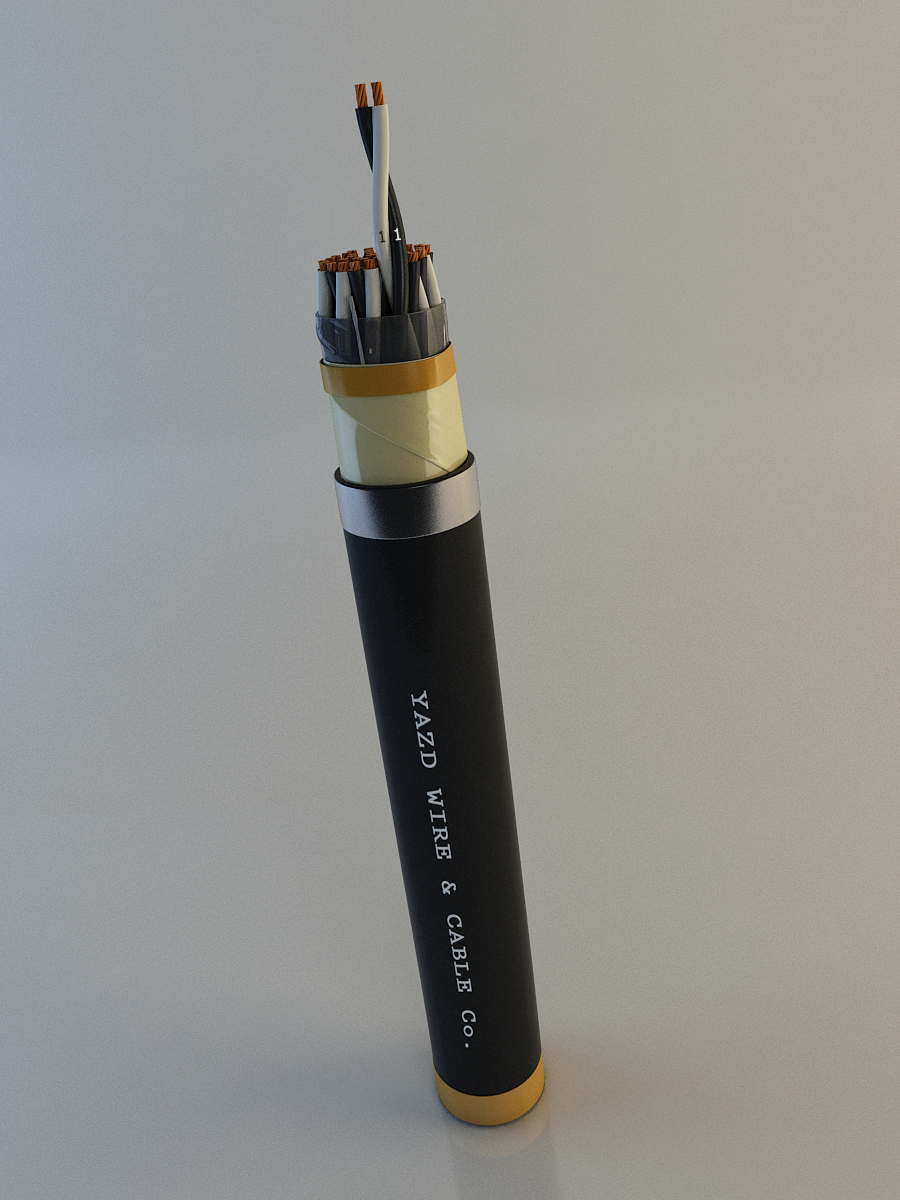

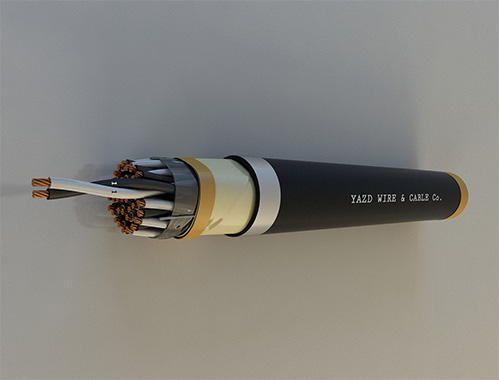

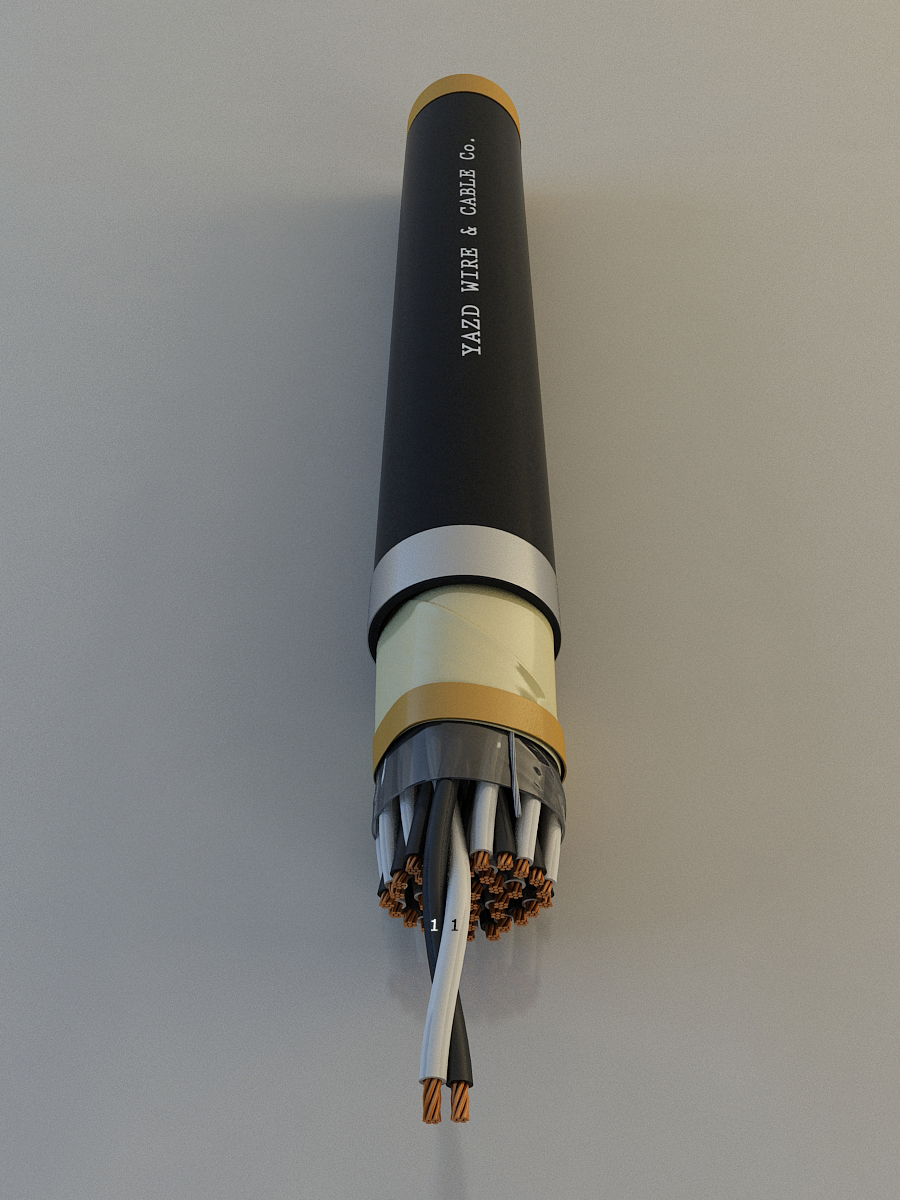

کابل های ابزاردقیق معمولی با شیلد کلی
RE-Y(st)Y, RE-2Y(st)Y, RE-2X(st)Y, RE-Y(st)Yv, RE-2Y(st)Yv, RE-2X(st)Yv
*کاربرد ها
• کابل های ابزاردقیق جهت کاربرد در سیستم پردازش داده ها و کنترل فرایند ها بکار می روند و قابل نصب در فضای باز و یا بصورت دفن در زمین می باشند. برای سیستم های دیجیتال و جهت ارتباط بین سولنوئید ها (شیر های برقی) نوع با شید کلی آن (Overall screen) بیشتر مورد استفاده قرار می گیرد.
• شیلد کلی کابل قادر است آن را در برابر نویز های خارجی محافظت نماید.
*شرح محصول
ولتاژ تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U0/U(Um)= 300/500 (600) V
در تخصیص ولتاژ کابل ها نماد U0/U(Um) با پارامتر های U0 و U و (Um) نمایانگر :
U0 : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است.
U: ولتاژ اسمی میان هادی ها است .
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .
*جزئیات ساختمان کابل
- سطح مقطع هادی : تا 2.5 میلیمتر مربع
-تعداد رشته و یا زوج ها : تا 61 رشته و یا تا 50 زوج
-جنس هادی : مس آنیل شده بدون اندود و یا قلع اندود .
-نوع هادی : تک لا ( کلاس 1 ) ، نیمه افشان ( کلاس 2) ، افشان ( کلاس 5) / گرد
- عایق : پلی اتیلن کراسلینک شده (XLPE ) ، پلی اتیلن (PE ) و یا PVC
- اسکرین کلی: نوار آلومینیوم/ پلی استر به علاوه یک یا چند رشته سیم درین مسی قلع اندود شده که قسمت آلومینیومی نوار با سیم درین در تماس می باشد و بر روی رشته ها یا زوج های تایبده شده بکار می رود .
-روکش نهایی : PVC یا PE*سایر مشخصات قابل ارائه در این نوع محصول:
- مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)
- کم دود (Low smoke and fume (LSF))
- هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))
- ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)
-مقاوم در برابر جانوران موذی (Vermin proof)
*استاندارد ها: PAS 5308 , BS 5308
توجه : بر اساس نیاز مشتری ، سیم ارتباطی عایق شده ممکن است بکار گرفته شود.
